Установки повышения давления (УПД)

Установки повышения давления IIP (УПД IIP) характеризуется, продуманным дизайном, совершенной системой автоматики, а также применением современных материалов, в том числе и пластиковых труб, фитингов и арматуры.

Серия насосных установок IIP создана на основе новой (модель 2011 года) экономичной серии вертикальных многоступенчатых электронасосных агрегатов производства ITT Lowara (Италия),(производительность - до 640 м3/час)

Отличительным свойством настоящих установок является адаптация к Российским условиям транспортных и погрузочно-разгрузочных операций, монтажа и наладки, а также различные варианты исполнения применительно к условиям эксплуатации.

Современные пластиковые трубы и арматура по своим механическим и прочностным свойствам сопоставимы с металлическими, при этом имеют высокую устойчивость к коррозии, инертны по отношению ко многим агрессивным жидкостям, не подвержены биообростанию, за счет низкой шероховатости внутренней поверхности имеют низкое гидравлическое сопротивление течению жидкости.

Применение пластиковых труб позволяет сократить стоимость УПД, проводить монтаж коллекторов на месте установки насосной станции и разрешено для систем хозяйственно-питьевого водоснабжения.

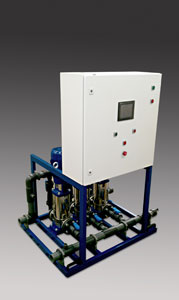

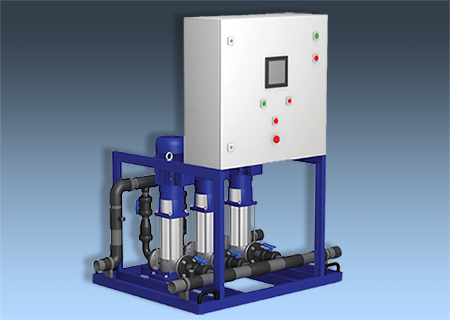

Насосные установки серии IIP включают в себя от двух до четырех насосов, смонтированных на несущей раме, на которой предусмотрены транспортировочные рымы, виброопоры, системы крепления инженерных систем и оборудования установки, а также кабельные каналы, измерительная, сигнальная и защитная электрическая арматура. В насосных станциях IIP применяются центробежные вертикальные многоступенчатые насосы серии e-SV фирмы «ITT LOWARA», как в стандартном, так и в специализированном исполнения из нержавеющей стали AISI 316 для перекачивания агрессивных сред.

Описание работы насосной станции.

Установки повышения давления серии IIP разработаны по принципу максимальной эффективности, то есть в рекомендуемой комплектации каждый насосный агрегат, в том числе и резервный, управляется посредством частотного преобразователя. Данная система позволяет обеспечить максимальную управляемость станцией во время скачков сетевого давления и снизить нагрузки на электродвигатели насосов. Принцип работы насосной установки оснащенной частотными преобразователями заключается в поддержании заданного давления в сети путем изменения скорости вращения насосных агрегатов в диапазоне регулирования, с подключением и отключением насосов в периоды изменения характеристики водоразбора в сети. Алгоритма управления выбран по принципу поддержания во время работы максимального КПД каждого насосного агрегата. При работе насосной станции контролируются нагрузки на каждую фазу электронасоса, что позволяет отслеживать изменения в режимах работы и своевременно реагировать на возможные механические повреждения насосного оборудования.

При работе насосной станции сетях требующих частого изменения напора и подачи рекомендуется устанавливать расширительный бак на напорной магистрали.

Для того, чтобы наиболее корректно выбрать УПД , необходима такая информация, как:

• Максимальное давление в существующем трубопроводе;
• Минимальное давление в существующем трубопроводе;
• Требуемый расход воды;
• Требуемое давление.
