Общая информация

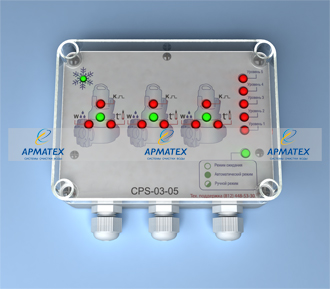

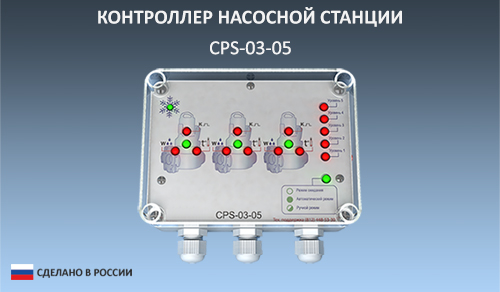

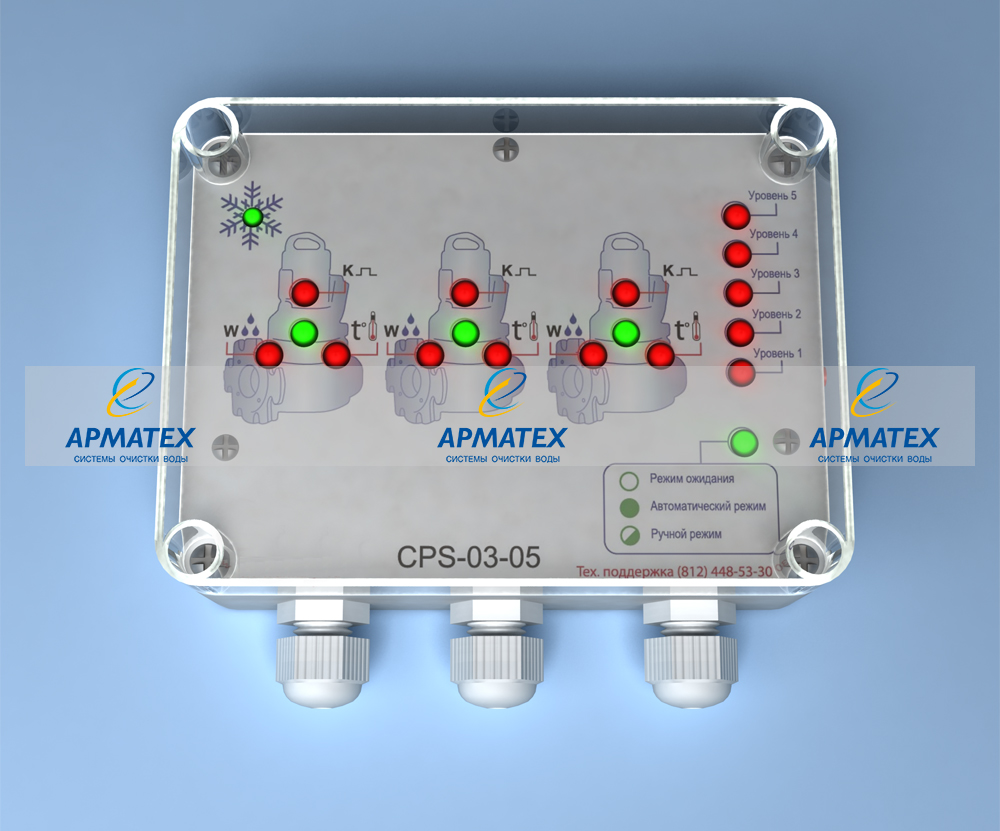

Контроллер насосной станции СPS-03-05
CPS - серия контроллера, 03 - 3 насоса, 05 - 5 датчиков уровняКонтроллер серии CPS-03-05-RS предназначен для управления работой и защиты от аварий насосов в системах водоотведения сточных вод, а в частности для управления системами канализационных насосных станций (КНС), а также мониторинг состояния с использованием современных средств связи и мобильных устройств.
Контроллер предназначен для управления 1(одного), 2(двумя) и 3(тремя) насосами, в том числе и в составе шкафа управления канализационной насосной станции и определяет уровень жидкости в приёмном резервуаре КНС по 5 датчикам уровня.
Программа управления имеет 4 режима работы – автоматический (основной режим работы насосной станции), логический ручной, сервисный (режим работы для проведения сервисных и наладочных работ) и режим ожидания.
Корпус контроллера насосной станции выполнен из ABS-пластика со степенью защиты IP65 , а ввод электрических проводов осуществляется через сальниковые уплотнители, что позволяет устанавливать данный контроллер отдельно от силового шкафа с визуализацией технологического процесса и аварийных ситуаций. Контроллер не нуждается в проведении дополнительных наладочных работ и является полностью законченным решением.
Возможности контроллера СPS-03-05
- Управления насосной станцией от 1-го до 3-х насосных агрегатов;
- Работа насосных агрегатов по поплавковым бесконтактным датчикам уровня;
- Постоянный контроль аварий при работе двигателя и блокировка запуска двигателя;
- Возможность управления насосной станцией с «прямым пуском», «звездой-треугольником», «устройством плавного пуска» и «частотным управлением»;
- Попеременная работа двигателей с целью распределения нагрузки;
- Температурная защита контроллера от переохлаждения;
- Звуковая сигнализация аварий;
- Визуальная светодиодная индикация 3-х или 4-х аварий по каждому насосному агрегату;
- Визуальная светодиодная индикация 5-ти уровней в приемном резервуаре;
- Контроль логики работы датчиков уровня;
- Система анти-волна(для обеспечения равномерности работы двигателей);
- Система анти-налипание для работы насосов;
- Логический «Ручной режим» управления насосной станцией;
- Работа насосной станции по датчику давления с логической дискретной сегментацией на 5 уровней;
- 4 режима работы контроллера;
- 16 программная система, позволяющая легко переводить систему на работу с меньшим количеством насосных агрегатов и с изменяющейся формулой резервирования насосных агрегатов;
ГОРЯЧАЯ ЗАМЕНА: В течение 5 ЛЕТ с момента покупки любого контроллера CPS действует программа «ГОРЯЧАЯ ЗАМЕНА», то есть, при возникновении ГАРАНТИЙНОГО или НЕ ГАРАНТИЙНОГО случая, мы ЗАМЕНИМ Ваш контроллер НА НОВЫЙ без изучения причин выхода изделия из строя.
| Технический паспорт на CPS-03-05 | Формат | |
| Контроллер CPS-03-05 (от 1 до 3 насосов, 5 датчиков уровня) | Cкачать .pdf | Cкачать .doc |
| Технические характеристики контроллеров СPS-02-03/СPS-03-05 | |||||||
| Наименование параметра | Значение/Тип | ||||||
| Напряжение питания | 24В постоянного тока | ||||||
| Потребляемая мощность | не более 10Вт | ||||||
| Тип используемых датчиков уровня | 1. Ёмкостной, тип PNP 2. Поплавковый, тип «сухой контакт» | ||||||
| Установочные размеры | 150 х 110 х 70 мм | ||||||
| Материал корпуса | ПВХ | ||||||
| Материал крышки корпуса | Поликарбонат | ||||||
| Развязка | Релейная, гальваническая | ||||||
| Выходы реле | 30 VDC – 3A | ||||||
| Установка | Внутришкафная (на монтажной панели ШУ) или настенное исполнение | ||||||
| Температура эксплуатации | -5°… +40°С (min температура ограничена блокировочным датчиком температуры) | ||||||
| Относительная влажность воздуха | 90% относительной влажности (без образования конденсата) | ||||||
| Габаритные размеры прибора (с уч?том гермовводов) | 155 х 140 х 70 мм | ||||||
| Вес, не более | 800 гр. | ||||||
| Степень защиты | IP 65 | ||||||
| Процессор | PIC 8 bit (СPS-02-03) PIC18F2520 – I/SP (СPS-03-05) | ||||||
| Технический паспорт | Формат | |
| Контроллер CPS-03-05 (от 1 до 3 насосов, 5 датчиков уровня) | Cкачать .pdf | Cкачать .doc |
| Описание протокола обмена данными MobBus RTU для контроллера CPS-03-05 | Формат | |
| Описание протокола ModBus RTU для CPS-03-05 | Cкачать .pdf | Cкачать .doc |
| Перечень информационных сигналов протокола ModBus RTU | Cкачать .pdf | Cкачать .doc |
| Применение контроллеров CPS-03-05 | Формат | |
| Электрические схемы и чертежи | Cкачать .pdf | |
| Документация для разработчиков | Ссылка | |
| ПО Шкаф управления КНС + Контролер КНС CPS-03-05В архиве структура категорий с подкатегориями.Данные с *АВР/без *АВР в помещение/на улице | Перейти | |
