Проектирование КНС

Для начала проектирования КНС необходимо получить от Заказчика исходные данные, которые включают в себя основные гидравлические характеристики подводящей безнапорной и напорной сети, отметки глубины залегания подводящего и напорного коллекторов, данные по перекачиваемой среде, поступающей в насосную станцию, требования по электрике и автоматизации. Важно также определиться с основными элементами насосной станции – это: корпус, система управления, насосы, запорно-регулирующая арматура.

Корпус

Перед выбором материала насосной станции желательно провести анализ исходных данных, который производится исходя из уровня грунтовых вод и свойства грунтов, агрессивности и свойств перекачиваемой среды, воздействия электрических полей, размеров станции, глубины залегания и т.д.
Все эти предварительные характеристики позволяют создать математическую модель канализационной насосной станции(пример расчетной модели по металлу/по стеклопластику), которую в дальнейшем возможно рассчитать с помощью программных методов определения прочности изделий с различной степенью реалистичности физического моделирования. Подобные расчеты позволяют точно определить обоснованность материала корпуса наиболее подходящего для данного решения.

Конечно, существует и более простой метод подбора материала станции – по «методу научного тыка», то есть выбрать поставщика, который гарантирует, что купленное изделие не разрушится в течение гарантийного срока. Наш опыт показывает, что вопросами предварительных расчетов занимается менее 1% Заказчиков, а выбор изделия осуществляется только по их коммерческой составляющей. В конечном итоге, геологические условия изменяются в определенных пределах, и для подавляющего большинства объектов все складывается хорошо, но в отдельных случаях существует и другой результат - раздавленные и растрескавшиеся сооружения, вышедшие из строя насосы и арматура, лопнувшие коллектора.

Система управления

Основа работы насосной станции – это качественная система автоматического управления. Именно данную часть комплекта насосной станции принято забывать в проектах и не обращать внимания на ее качество, но роль и стоимость системы управления в насосной станции растет с увеличением ее производительности. На больших мощностях стоимость системы управления может составлять более половины стоимости всего комплекта насосной станции, а наладочные работы по сопряжению систем диспетчеризации могут превысить по стоимости монтажные работы.

Компания Арматех рекомендует очень внимательно выбирать именно систему управления, так как от ее качества зависит жизненный цикл всей насосной станции, а разбор любой аварийной ситуации начинается именно с системы управления.

Наша компания предлагает клиентам собственную разработку, а именно шкафы управления серии SPS, так же компания предлагает шкафы управления для бюджетного сегмента рынка. Подробности вы можете узнать в соответствующем разделе сайта.

Насосы

В выражении «насосная станция» основное слово насос – что считается главным элементом всего комплекта поставки. Большинство Заказчиков считают, что подбор насосной станции необходимо начинать с производителя насосного оборудования, как наиболее важный этап в производстве насосной станции, не обращая внимания на остальные составные элементы насосной станции. Мы можем ответственно заявить, что большинство насосного оборудования, представленного и раскрученного на Российском рынке, не имеет принципиальных технических недочетов, и следовательно, почти все насосные агрегаты, достаточно высокого качества, чтобы обеспечить длительную и бесперебойную эксплуатацию станции. Основой выбора может стать цена и сроки поставки.

Оборудование для КНС комплектуются насосами от производителя:

* или других производителей - по требованию Заказчика

Арматура

Подбором же арматуры не стоит пренебрегать, ведь при не качественной работе обратных клапанов возможны перетекание жидкости обратно в приемный резервуар в напорной линии, что может приводить к значительным потерям по электроэнергии и не корректной работе насосной станции.

Наиболее важным моментом в работе любой насосной станции – это правильная эксплуатация, которая включает в себя выполнение всех технологических регламентов, описанных в паспортах на поставляемое оборудование. К сожалению, не соблюдение данных инструкций – это основная причина выхода из строя насосных станций любого уровня сложности и стоимости.

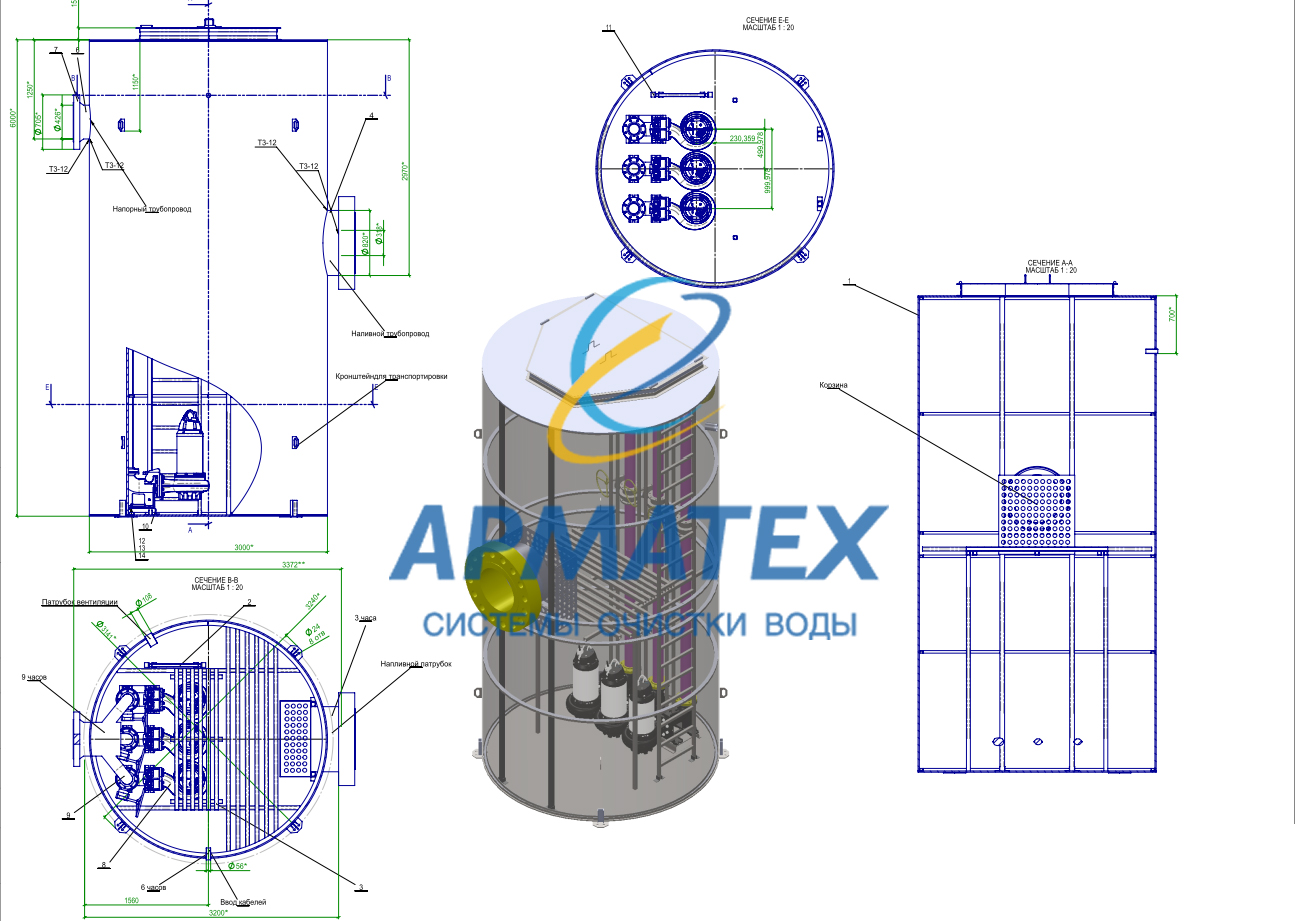

Пример исполнительной документации
